一、电线选择

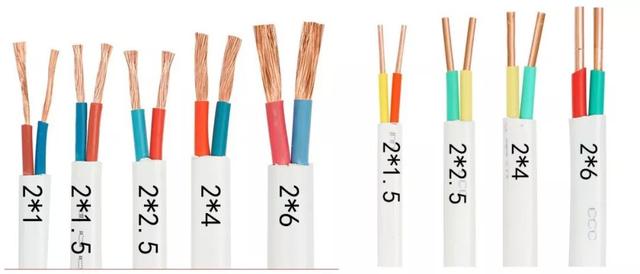

左边软芯（BVR），右边硬芯（BV），外边白色护套线除灯线外一般不用。

普通家装硬芯偏多，因为软芯接头处不方便固定。

电线常用色：火线红色、蓝色零线、双色地线（不是一定的，如零线也有绿色，地线也有黄色）



二、回路选择

常用回路



特别需要注意的一点就是冰箱单独回路，这样可以离开家断掉其他回路时保留冰箱供电。

可增回路



三、空开选择：

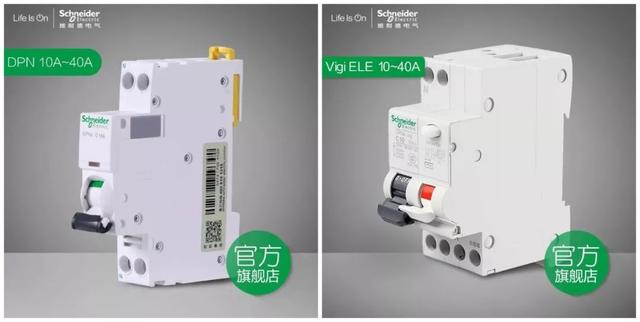

左边空气开关、右边漏电保护开关。漏电保护增加了保护漏电及触电时的触发，空气开关只会在过载时跳闸。

家用空气开关分为1P、2P，漏电保护开关分为1P+N、2P。一般总路的选2P，分路选1P就可以。

P=极，N=零线

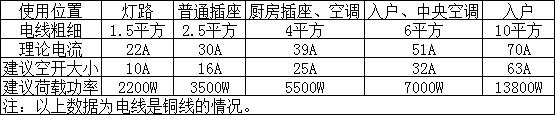

家用电线因穿管且室内温度较高，所以建议安全载流会比理论降低。

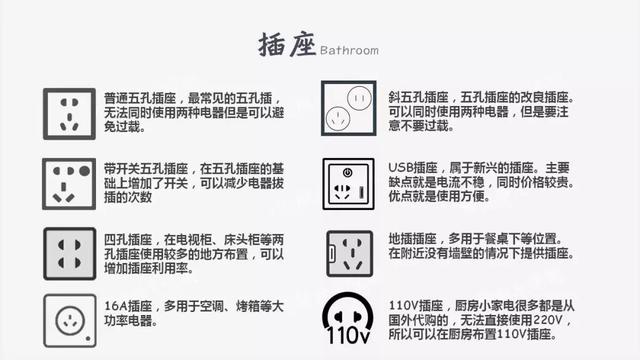

四、插座种类



除了基础的五孔插座以外，还有其他几种常用的插座也在这张图上有所体现。

唯一需要注意的事情就是洗手间可以加防溅盒。

五、插座布置

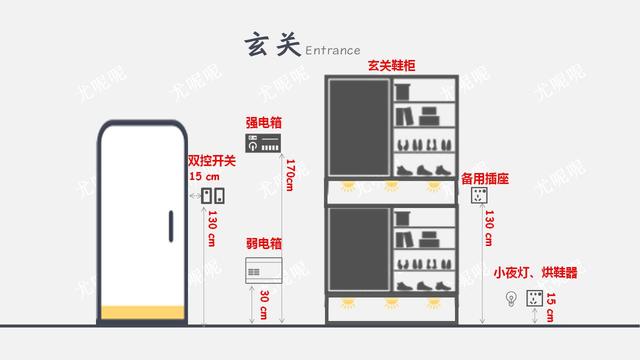

1、玄关插座



预留2-3个插座，插座高度如图，可以布置在鞋柜底部和中间。用于烘鞋器、氛围灯等。

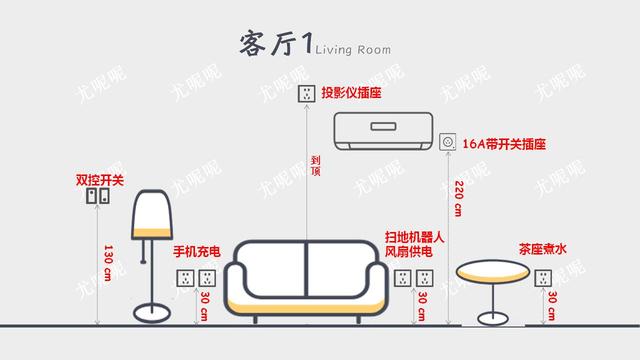

2、客厅插座



客厅背面一般预留5-7个插座，沙发旁可选择USB插座。

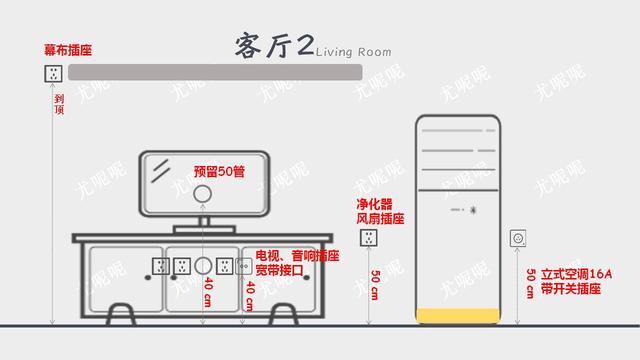

客厅正面一般预留4-8个插座，电视机下可预留两个四孔插座。

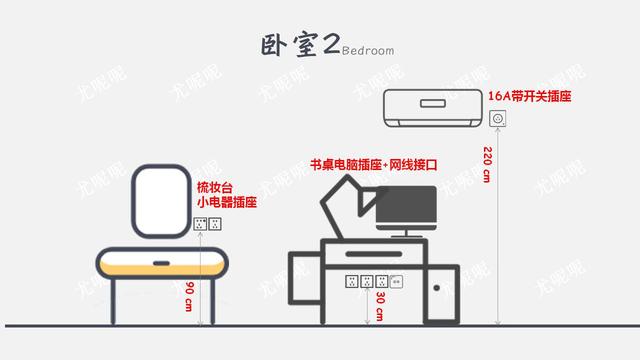

3、卧室插座





整个卧室可以预留6-14个插座，床头、梳妆台插座如果想隐藏可以降低高度。

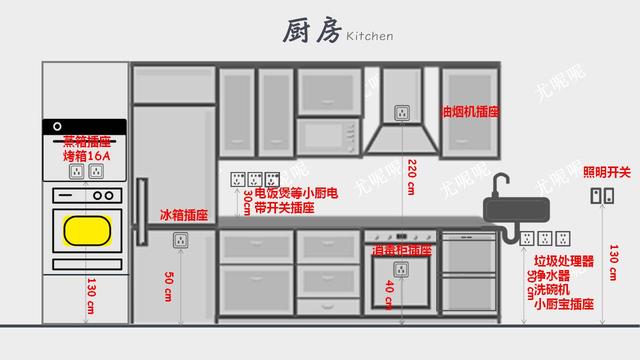

4、厨房插座



厨房是插座最多的地方，推荐使用带开关插座。

除了以上12个插座以外，还可以为洗碗机等增加2到3个，如果拥有中岛至少增加4到6个插座。

烤箱插座一般16A，同时不可留在烤箱后边。

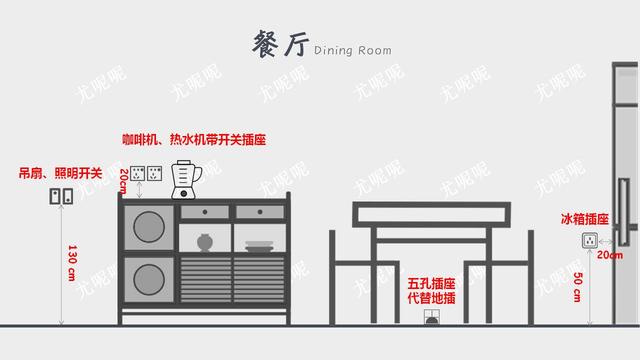

5、餐厅插座



餐厅插座一般布置3-6个，主要用于小电器及餐桌火锅使用。

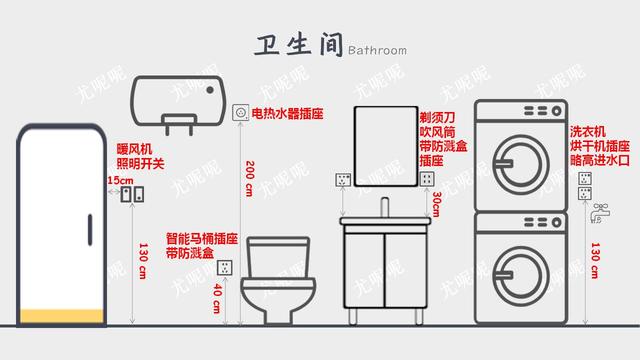

6、卫生间插座



卫生间插座一般预留4-6个，如果洗衣机烘干机在阳台就把插座挪到阳台，同时插座高于进水口。

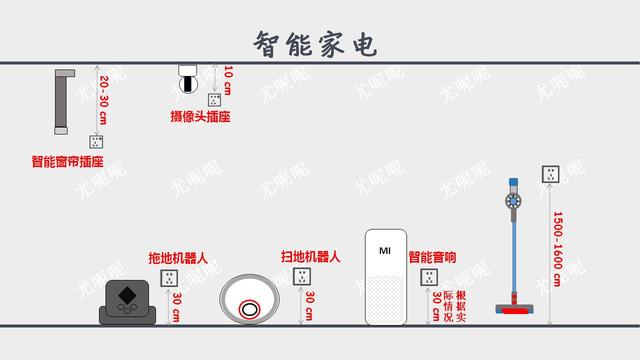

7、智能设备插座



智能电器的位置会随着时代的进步而改变，今天我就把常见的几种罗列出来，供大家参考！

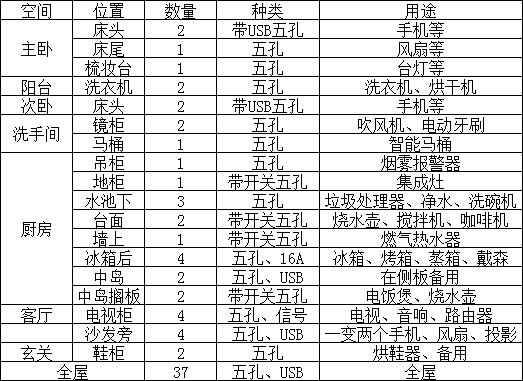

我自己全屋的插座数量以供参考



总结：

插座是家中最容易忽略但又是比较重要的环节，如果插座前期没有设计好那后期家里就变成盘丝洞了。

而插座的设计不单单是数量上，更重要的是位置、种类及线路、回路布置，希望本文对大家有用，谢谢大家！
