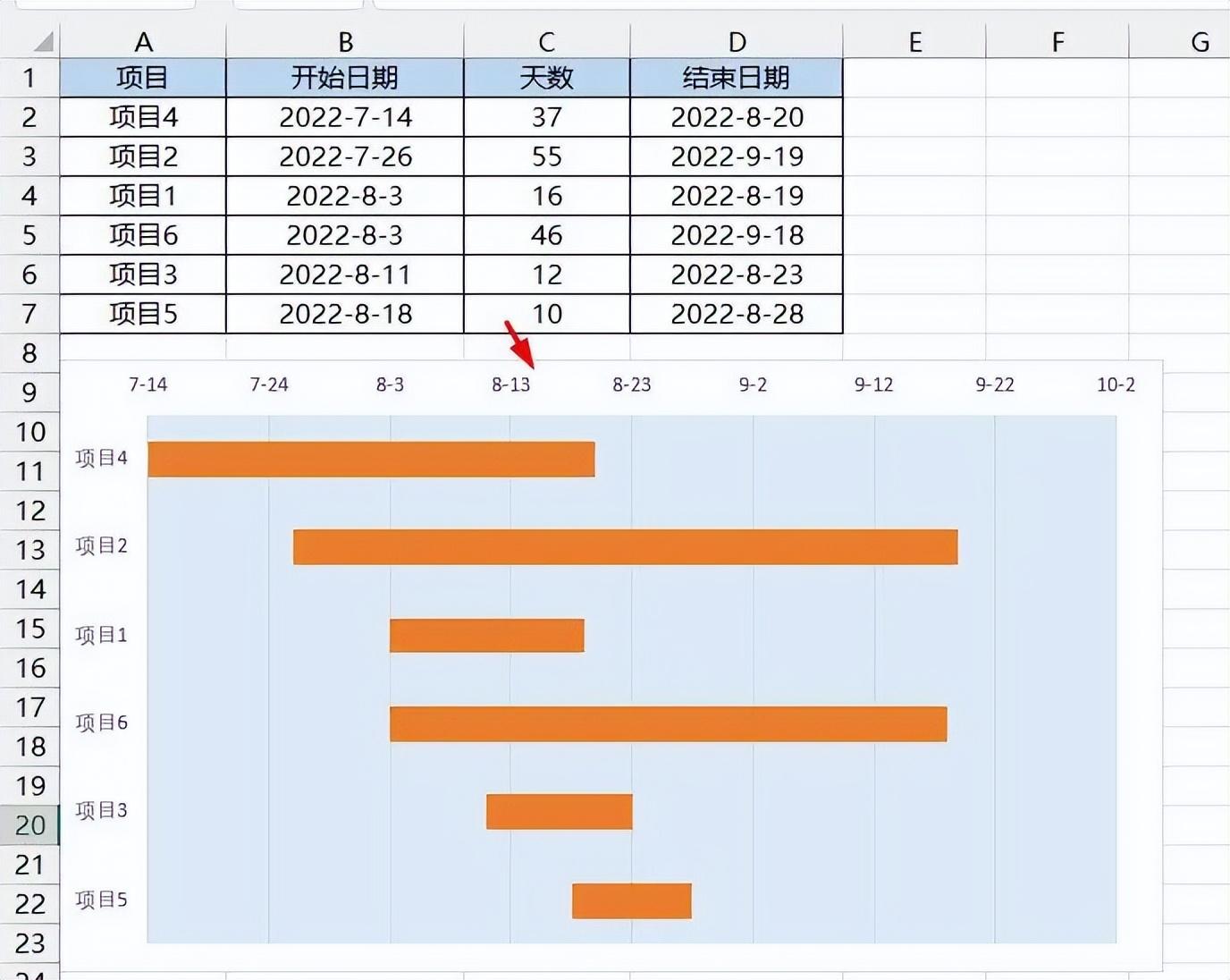

甘特图又称为横道图、条状图（Bar chart），通过条状图来显示项目、进度和其他时间相关的系统进展的内在关系随着时间进展的情况。 一般是通过Excel条形堆积图制作的，如下图所示。


上面图有两个问题，一是项目名称在最左边，和右边的图离的太远，二是很难一眼看出项目的开始日期和结束日期。

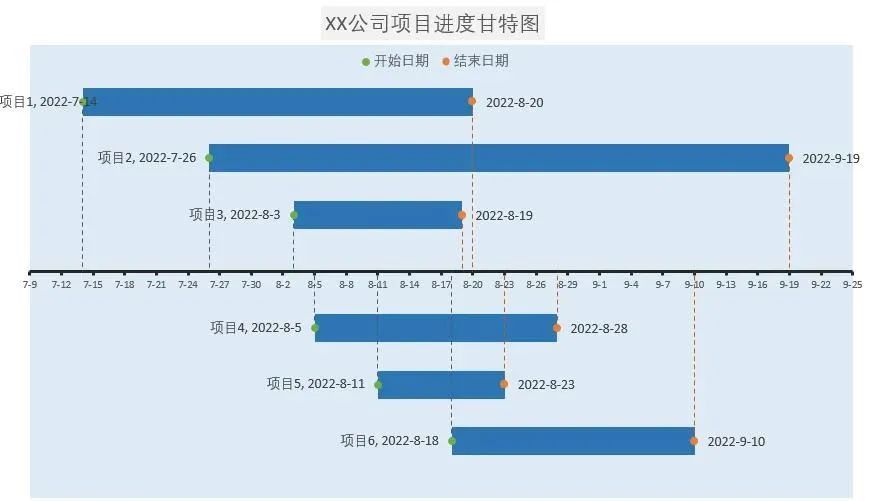

为了解决上述两个问题，今天早上兰色突发异想，竟然用excel制作出一个另类的甘特图。无论颜值、实用性，都可以秒杀普通甘特图。


看上去很复杂，难做吗？No，步骤很简单，跟兰色一起做，5分钟就教会你。

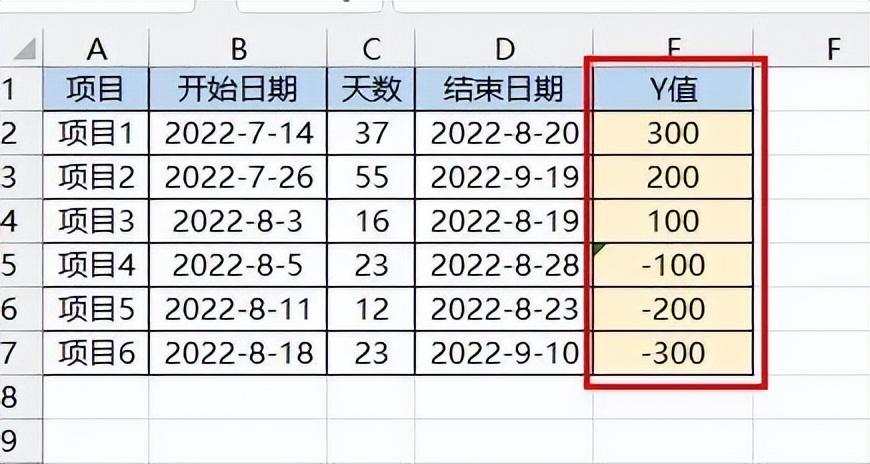

步骤1：添加辅助列。

数字正负对称。间隔100

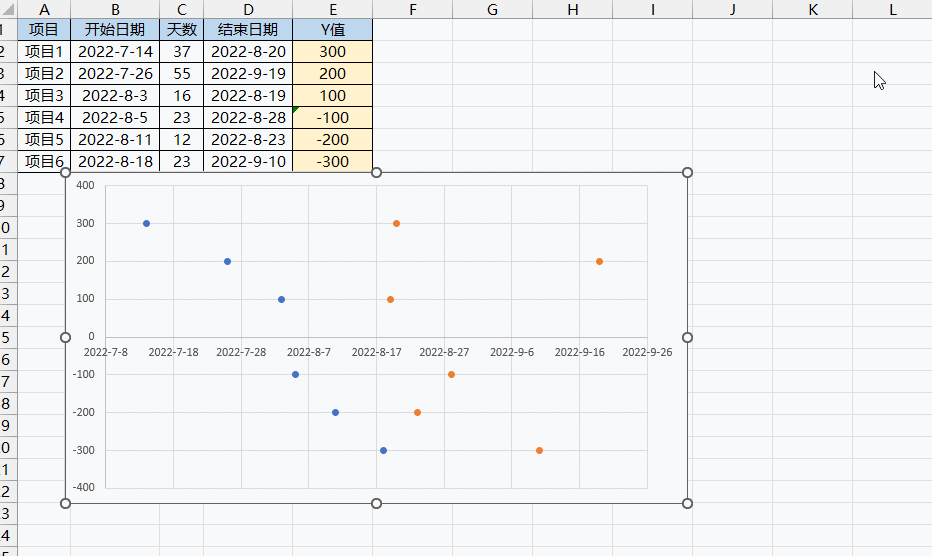

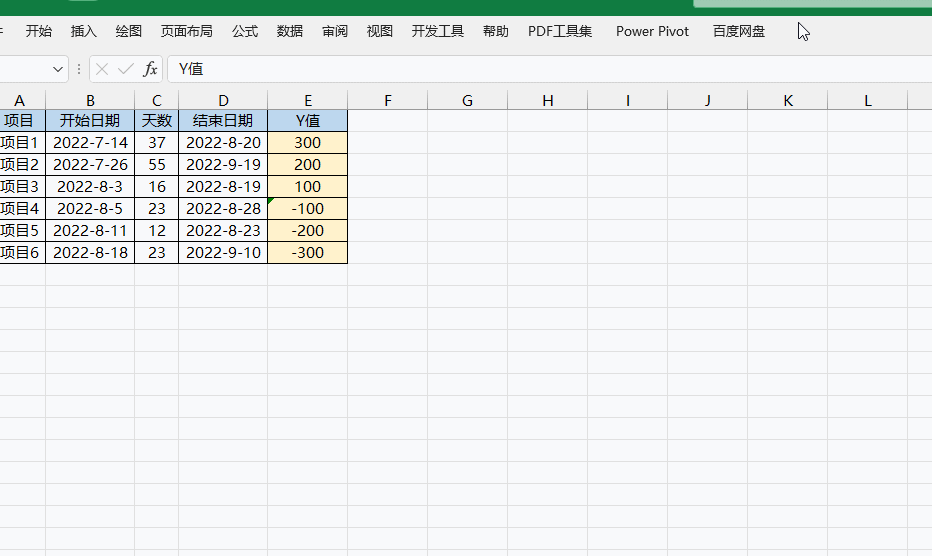

步骤2：插入散点图。

选取B、E插入散点图，再添加新系统，X值D列，Y值E列。

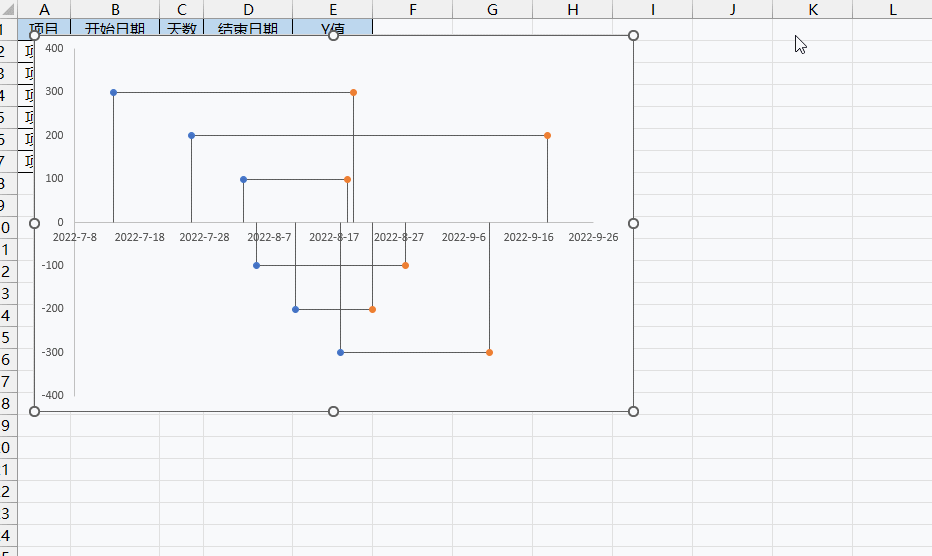

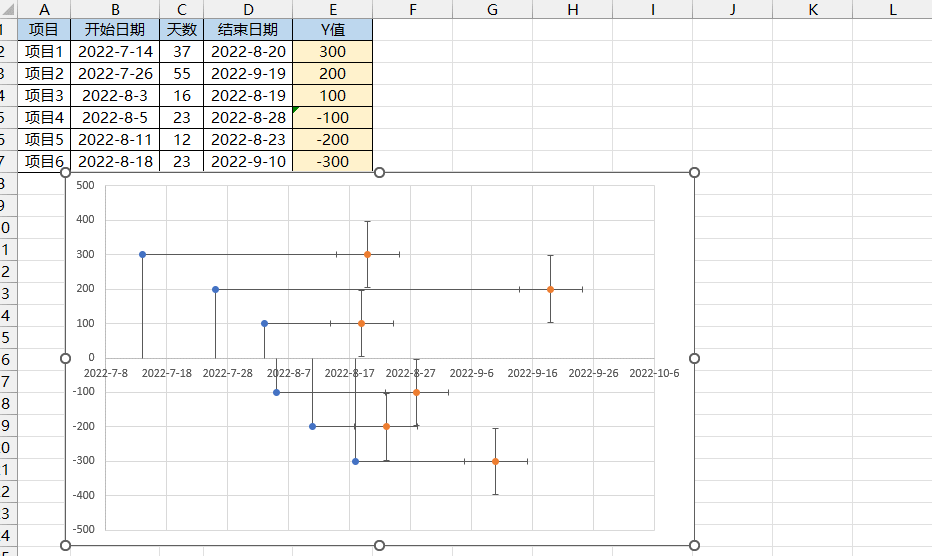

步骤3、添加误差线。


点图表右上+ 选取误差线，然后选取开始日期的垂直线，设置无线端，然后设置误差量：正误差0；负语差为E列值


选取结束日期的水平误差线并删除，再选取垂直误差线，设置值为E列。

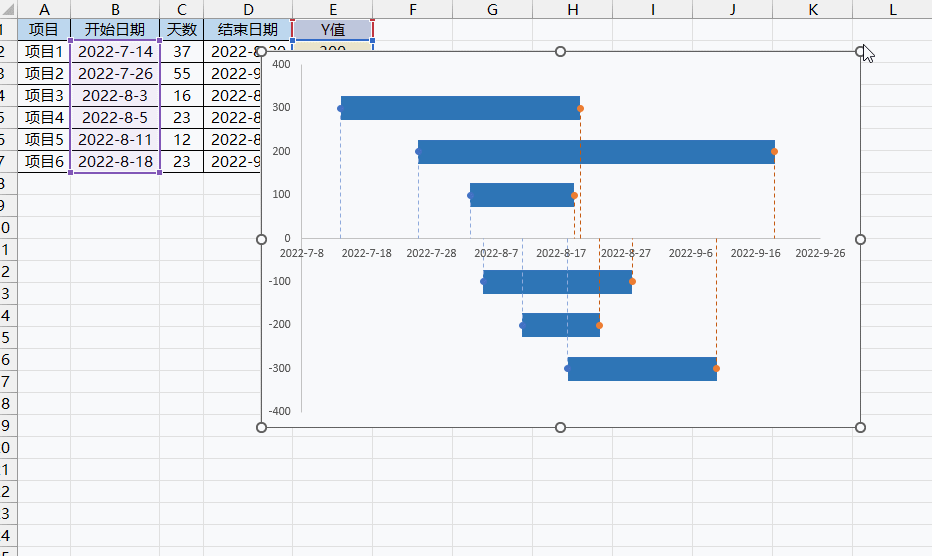

步骤4、设置误差线格式。

设置开始日期的水平误差线蓝色、宽度为18。垂直线为虚线。再设置结束日期的误差线橙色、虚线。


步骤5 添加标签

开始日期添加项目名称和Y值，结束日期添加Y值



最后再删除多余的图表元素，添加背景色、刻度线。完工！

总结：把日期轴放在中间，甘特图看
